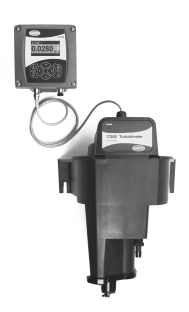

仪器描述
1720E低量程
浊度仪适用于污水处理厂的中水浊度测量，满足美G环保协会(USEPA)180.1方法，更适合于具备法律效力报告的要求。内置的气泡去除系统，在低浓度时，去除错误较高的读数，对低量程浊度的细小变化都能快速响应，不受样品流速和压力的影响。
应用*域
污水处理厂的中水和自来水厂浊度测量
工作原理
样品进入
浊度仪的中间立柱内，上升到测量室，然后通过溢流堰进入排水端口。这种结构可产生一个无波动光学平面。从传感器光源组件发出的白炽光被向下导入浊度以内，遇到样品中的悬浮颗粒产生散射光，传感器浸在水样中的光电池能够检测到与入射光束呈90º角的散射光。连续流动的样品流经获得**的气泡去除系统，该系统能排出样品流中夹带的气体，去除低浓度浊度测量中**显著的干扰。内置气泡去除系统可免于受到样品流速和压力变化的影响。

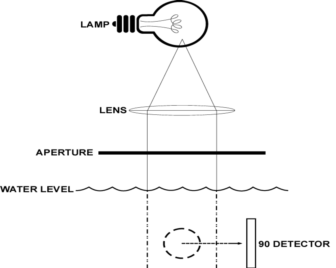

图1 1720E 工作原理图
接线图：
所有1720E低量程
浊度仪标配6米电缆，可与SC100直接连接即插即用，无需现场接线
变送器输出接线图见SC100 数字控制器

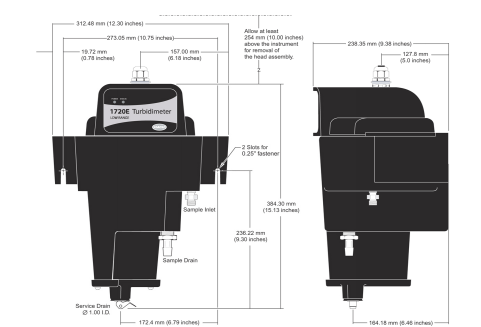

仪器尺寸：
仪表技术指标
1720E浊度探头
|
量程 |
0．001-100NTU |
|
精度 |
0-40NTU时，读数的±2% 或±0.015,取较大值
40-100NTU时，读数的±5% |
|
显示分辨率 |
0.0001NTU 0-9.9999NTU; 0.001 10.000-99.999NTU |
|
重复性 |
优于读数的±1.0% 或±0。002NTU, 取较大值 |
|
信号平均时间 |
6，30，60，90秒用户可选，默认为30秒 |
|
样品流速 |
200-750ml/分 |
|
工作温度 |
0-50℃（单探头传感器）
0-40℃（双探头传感器） |
|
储藏温度 |
-20 - +60℃ |
|
工作湿度 |
5-95% 无冷凝 |
|
安装方式 |
就地和墙面安装 |
|
电源 |
100-230VAC,50/60HZ,自动选择40VA |
|
样品进口连接件 |
1/4”NPT 内螺纹，1/4” 压缩配件 |
|
排水口配件 |
1/2”NPT 内螺纹，1/2”软管 |
|
仪表尺寸 |
25.4X30.5X40.6 |
|
重量 |
4.54KG |
|
继电器 |
三个继电器输出 |
仪表选型
整套1720E仪表选型
|
60101-00 |
全套1720E浊度仪，含传感器和sc100控制器 |
|
60101-02 |
全套1720E浊度仪，含传感器和sc100控制器，带MODBUS/RS485输出 |
|
60101-03 |
全套1720E浊度仪，含传感器和sc100控制器，带MODBUS/RS232输出 |
|
60101-04 |
全套1720E浊度仪，含传感器和sc100控制器，带Lonworks输出 |
单独1720E探头选型
电缆选型（必须单独订购）
|
57960-00 |
7.7米延长电缆 |
|
46308-00 |
230VAC 电缆线（Power cord with strain relief, Europe Style Plug） |
可选配件：#p#分页标题#e#
1720E ICE-PIC 校准模块
|
52250-00 |
20NTU |
|
52215-00 |
1NTU |
常规校准标准
校验桶必须分别定购
标准校准模块
|
26598-53 |
1.0NTU |
|
27463-53 |
40.0NTU |
|
26979-53 |
0.3NTU |
|
26980-53 |
0.5NTU |
|
27233-53 |
0.1NTU |
FORMAZIN 校验标准
|
44156-00 |
FORMAZIN 校准工具包，包括4000NTU Formazin,(500m L ),TenSette 吸量管和校验量桶 |
|
2461-49 |
Formazin 一级校验标准，4000NTU，500ml, 替换件为本44156-00 |
|
44153-000 |
校验量桶，1L |
|
57432-00 |
支承架 |
