1、仪表安装：

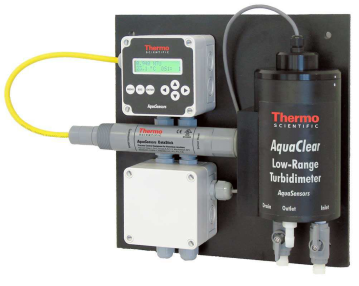

货号为AQT1D0的AquaClear低浊表已经将AV38仪表、含有光源的流通池、DataStick探头等组件组装好并安装于一300mmX300mm的背板上。只需安装好背板即可。
a. 将低浊度表放置到合适的安装位置，使用记号笔标记出左上角孔的位置。
b. 移开低浊度表，在上步所做的记号处打孔。
c. 使用螺栓将低浊度表的左上角固定好。
d. 使用水平尺测量水平线，旋转低浊度表的位置保证仪器安装的水平，使用记号笔标记出其他三个孔的位置。
e. 移开低浊度表，在上步所做的三个记号处打孔。使用螺栓将低浊度表的四个孔全部固定好。
f. 调整四个角的垫片高度，以保证样品流通池的垂直。
注意：一定要确保样品流通池的安装做到水平和垂直，以保证水样的除气泡效果。背板和墙壁的固定要牢靠，操作仪器时不应有晃动。
2、
管路连接：
依次连接浊度表的水样入口（Inlet）、出口（Outlet）和排污口（Drain）管路。
注意：（1）水样出口及排污口的连接管道需要直排大气，避免排放口管道受阻，否则会导致背压产生，不利于水的排放。
（2）水样流速必须在250-750ml/min之间。否则需要使用相应的调节阀以获得稳定的流速。
3、 电气接线

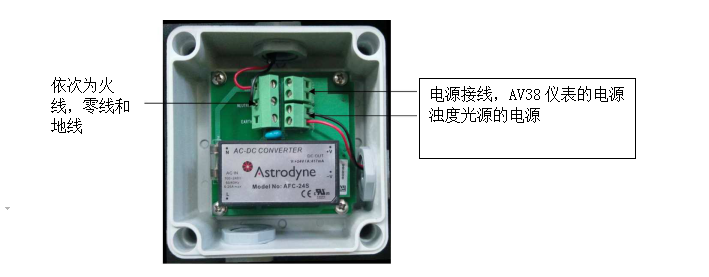

a. 拧开低浊度表的左下部的电源模块上的四颗螺丝，打开盖子。
b. 将220V交流电源线的火线，零线和地线分别连接**左侧端子LINE, NEUTRAL, EARTH；
c. AV38的电源：使用电线将右上侧接线端的+24和GND分别与AV38表的电源接线端+24和GND相连；（通常出厂时已连接）
d. 浊度光源的电源：将浊度光源的线缆连接**右下侧的端子LAMP+和LAMP-上。（通常出厂时已连接）
e. **后盖上AV38的仪表后盖，拧上4颗螺丝。
f. 通电后，仪表即进入测量模式。
4、 仪表参数设置
4.1、可以通过同时压ESC和▲(或▼）键调节AV38 LCD的显示亮度。
4.2模拟量输出的设定
向用户询问量程范围，与DCS一致，比如："0-1NTU"。
在仪表处于测量模式下，进入菜单：
（1）"MENU"——"Analog output" ——"Set 4 mA value ",设置4mA对应的浊度值（量程低点）。
（2）"MENU"——"Analog output" ——"Set 20mA value ",设置20mA对应的浊度值（量程高点）。
5、
仪表零点校正
断开仪表光源的电源连接线。进入菜单，menu——Calibrate ——zero进行零点校正。
6、
仪表校验（根据需要是否校验）
配制20NTU的浊度标准液1升
（1）、关闭仪表样水入口阀门，用除盐水反复清洗流通池（三遍），并打开排污阀将流通池排空后再关闭排污阀。
（2）、将20NTU的浊度标准液倒入仪表流通池，直**出口有溢流，等待仪表读数稳定。
（3）、进入菜单："MENU"——"Calibrate" ——"1-point sample"，对仪表进行校准，并完成仪表校准。
（4）、校验完成后，自动恢复到仪表测量状态。
7、
仪表验证
（1）、关闭仪表样水入口阀门。用除盐水反复清洗流通池（三遍），并打开排污阀将流通池排空后再关闭排污阀。
（2）、将20NTU的浊度标准液倒入仪表流通池，直**出口有溢流，等待仪表读数稳定后观察仪表读数的准确性。
（3）、验证完毕后，打开排污阀，将流通池内标液给排空。
（4）、关闭排污阀、打开样水入口阀，恢复到测量状态。
