1范围
本标准规定了氧化铝，氢氧化铝及其化学制品在标准照明体D65氢氧漫射/垂直(d/0)或垂直/漫射（0/d）光学几何条件下蓝光白度的测定方法。本标准适用于氧化铝，氢氧化铝及其化学制品白度指数的测定。测定范围：WB70~99.9。 2规范性引用文件
下列文件中的条款通过本标准的引用成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的**新版本。凡是不住日期的引用文件，其**新版本适用于本标准。
B/T3977颜色的表示方法
GB/T3978标准照明体及照明观测条件 GB/T3979—1997 物体色的测量方法 GB/T5698颜色术语
GB/T6609.23氧化铝化学分析方法和物理性能测定方法取样
GB/T6609.23氧化铝化学分析方法和物理性能测定方法试样的制备和贮存 GB/T8170数值修约规则
GB/T9087用于色度和光度测量的粉体标准白板 GB/T17749白度的表示方法 JJG512G家计量检定规程
白度计
3术语和定义
3.1 物体的反射因数及其他颜色术语采用GB/T5698的定义
物体的反射因数 reflectance factor
在特定的照明条件下，在规定的立体角内，从物体反射的辐通量或光通量与从完全漫反射的辐通量或光通量之比
3.2白度采用GB/T17749的定义，即： 白度
表征物体色白的程度，白度值越大，则白色的程度越大，即物体的反射因数越大。完全反射漫射体的白度等于100。 4方法提要
本标准以试料板对主波长457nm±2nm蓝光的反射因数，与氧化镁粉体标准白板反射漫射因数的对比，作为氧化铝，氢氧化铝极其化学制品白度的测定
白度计采用10o视场D65标准照明体，光学几何条件为漫射/垂直(d/0)或垂直/漫射（0/d）方式，光谱响应在有效波长457nm±2nm，半波宽度为44 nm的蓝光测定条件。
白度计按JJG512检定，达到一级标准。 5.2压样器
采用全G白度标准化工技术工作组推荐的HY—3型或相同性能的恒压粉体压样器。与白度计匹配使用，压片直径20mm~40mm。 5.3白度标样
5.3.1白度标样采用GSB A 67001氧化镁实物标样为白度计工作标准白板定值。 5.3.2氧化镁粉体标准白板应按照GB/T9087规定制作。同一贮存瓶的氧化镁白
度标样，用恒压粉体压样器制成的标准压片，白度值之间的差别应不大于0.2。氧化镁于105℃~110℃烘箱中烘干，置干燥器内冷却**室温，如有结块置于不污染粉体的研钵中，研细后再用。压制好的标准白板置于干燥气中避光保存，如无污染和损伤，可反复使用。 5.4工作标准白板
5.4.1 根据待测试样的大致范围，用陶瓷工作标准白板作为工作标准白板对仪器
进行常规校正。
5.4.2用与样品测定时使用的同一只恒压粉体压样器，制取氧化镁粉体标准白板，
每周对陶瓷工作标准白板校准定值。
5.4.3工作标准白板表面应平整，无裂纹，并置干燥器中在避光处保存。如有污染，须用绒布或药棉蘸无水乙醇擦净，然后置于干燥箱中在110℃±5℃烘干30min,取出，置干燥器中冷却**室温，用氧化镁粉体标准白板重新校准定值。 5.5标准黑筒
标准黑筒的反射因数不大于0.2，有仪器厂家校准，为防尘应口朝下放置或配防尘盖。 6试样
6.1按GB/T6609.22和GB/T6609.23有关规定进行取样和制样，应保持试样颗粒的均匀和完整性，防止取样，制样和贮存过程中发生破碎和粘结。
6.2试样应保存在密闭容器中，防止吸潮和污染。
6.3氧化铝及其化学制品，在300℃±10℃烘干2h，置干燥器中，冷却**室温。 6.4氢氧化铝及其化学制品，在110℃±5℃烘干2 h，置干燥器中，冷却**室温。 7测定步骤 7.1试料
根据试料板的直径和厚度及试样粒度情况，取一定量的试样（6）。 7.2测定次数
独立地进行三次测定，取其平均值。 7.3试料板的制备
制样前应将压样器（5.2）各部件进行清洗和干燥。将试料（7.1）移入压样器（5.2）中，按压样器（5.2）的操作程序压制试料板。将压样盒中毛玻璃片从样品板表面一下，紧靠毛玻璃板为成型工作面。在柔和光照下检查压片情况，压片应无凹陷，无凸起，无划痕，无裂纹，无污点。 7.4试料板的测定
按照白度计（5.1）的操作规程，选择光谱响应波长为457nm，开机预热达到性能稳定。用标准黑筒（5.5）为仪器调“零”，用与试料板（7.3）的白度接近的工作标准白板（5.4）校正白度计**规定的量值。稳定后，分别测定每块试料板的白度，读数精确**0.1 8结果计算
按公式（1）计算试料的白度：
WB=R457=Kb×∑R(λ)×F(λ) ×△λ …………………………………………（1）
式中：
WB———试样的蓝光白度； #p#分页标题#e#
R457———白度计光谱响应在有效波长457nm±2nm,半波长宽度为44nm的蓝光
条件下，测定试料板的反射因数；
Kb ——— 归化系数Kb =1/∑F(λ) ×△λ ∑R(λ) ——— 样品的光谱反射因数
F(λ) ——— 蓝光白度计的相对光谱响应分布（表1） △λ———计算白度的波长间隔

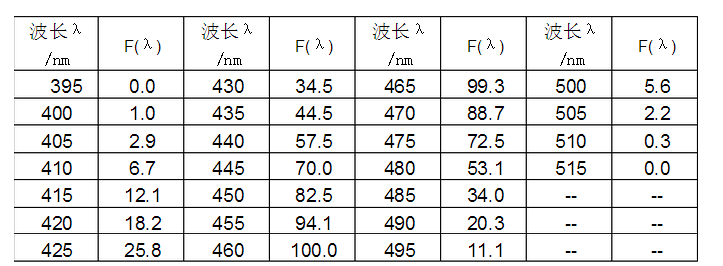

表1蓝光白度计的光源，光学系统和探测器相组合给出的相对光谱响应
.
9精密度 9.1重复性
测定结果为在重复性条件下过的的两次独立测试结果的算术平均值。若这两个测试结果的**差值超过0.5，则需重新进行测定。 9.2允许差
实验室之间白度测定结果的允许差应不大于1.0。 10质量保证和控制
用GBSA67001氧化镁分体标准白板，每周校核一次本方法的有效性。当过程失控时，应找出原因。纠正错误后，重新进行校核。
附录A （资料性附录）
目前应用的其他白度测量及计算公式
根据百度测定历史的延续，产品种类的不断增加以及对外贸易的发展，氧化铝，氢氧化铝及其化学制品白度亦可采用以下方法测量和计算，但应在标准或测试报告中注明。 A.1方法简述
本方法采用G际照明委员会（CIE）1964补充标准色度系统10o视场标准照明体D65,以三刺激值和色品坐标计算白度。 A.2测量方法
A.2.1光谱光度测量按GB/T3979—1997的3.2和6.3规定进行，并计算得到三
刺激值X10，Y10，Z10。
A.2.2三刺激值读（
色度计）法测量按GB/T3979—1997的7.2规定进行，直接
测得三刺激值X10，Y10，Z10。
A.2.3按A.3或A.4的规定计算白度或WG或WH。 A.3甘茨白度计算方法（CIE86） A.3.1甘茨白度WG的计算公式 白度WG按公式（A.1）计算：
WG= Y10+800(x n,10—x10)+1700(yn,10—y10)) ………………………（A.1） 式中：
WG———样品在X10Y10Z10样品色度学系统的白度 Y10———样品色度学系统的三刺激值中的Y10值
X10 ；y10———样品在X10Y10Z10色度学系统的三色坐标中的X10 ；y10值 x n,10；yn,10———样品完全反射漫射体在X10Y10Z10色度学系统的三色坐标中的 x n,10；yn,10值，见表A.1

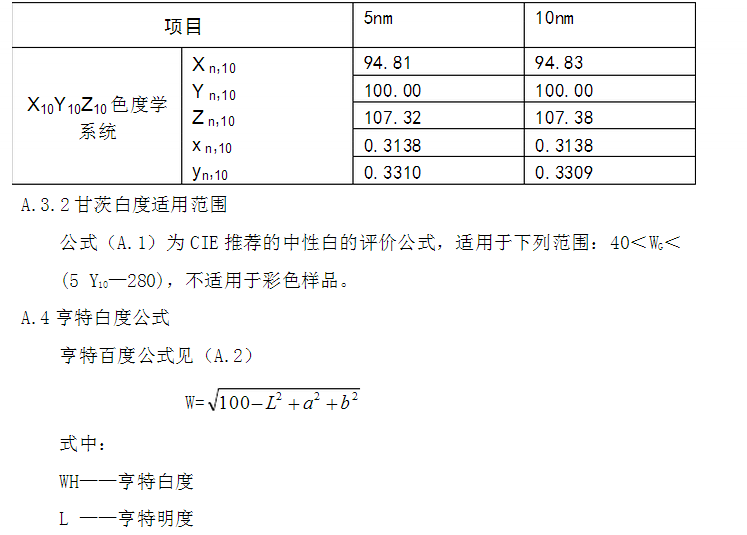

表A.1完全反射漫射体在D65标准照明体下的三刺激值和三色坐标
a，b——亨特色品指数

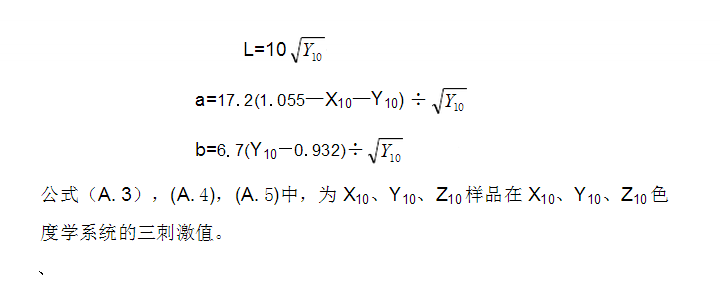

百度采用10o视场，标准照明体D65时，式中L ，a，b分别为公式（A.3），(A.4)，(A.5)所示：
